1. CMPスラリーとは

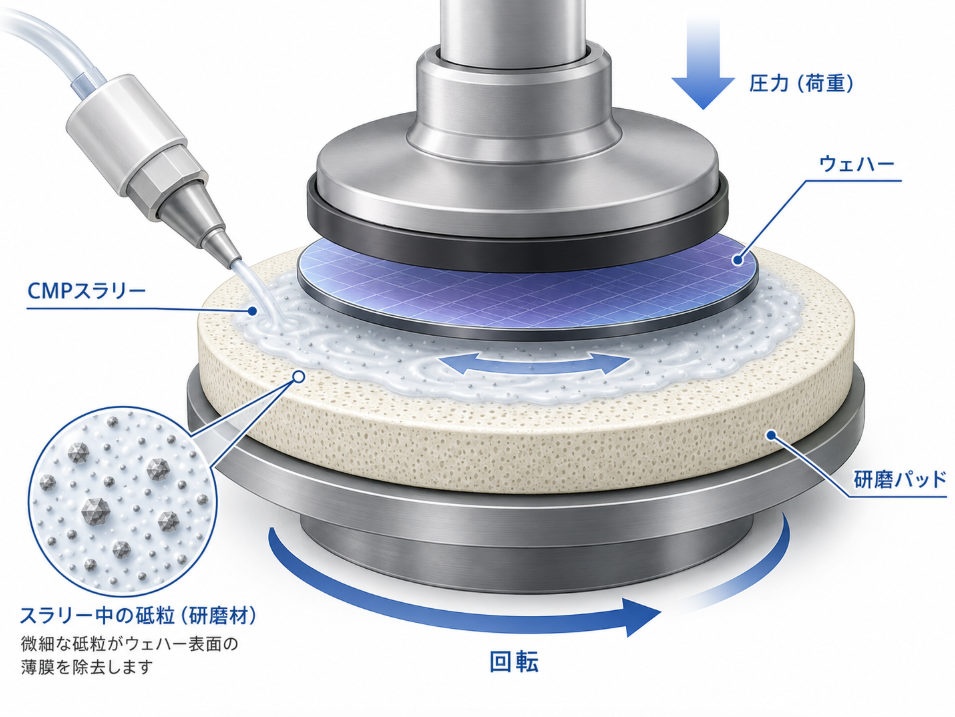

CMPスラリーとは、半導体製造などで用いられるCMP（Chemical Mechanical Polishing）は、ウエハや基板表面を高精度に平坦化するための研磨液です。CMPは、化学反応によって表面を軟化・改質しながら、砥粒による機械的作用で材料を除去することで、高い平坦性を実現します。先端半導体では、多層配線や絶縁膜形成のたびに表面凹凸を制御する必要があるため、CMPは歩留まりや後工程品質を左右する重要工程の一つです。

CMPスラリーは一般に、砥粒、水、pH調整剤、酸化剤、錯化剤、防食剤、分散剤、界面活性剤などで構成されます。代表的な砥粒にはシリカ、アルミナ、セリアなどがあり、研磨対象や要求特性に応じて使い分けられます。CMPスラリーでは、砥粒の種類だけでなく、粒子径、粒度分布、分散安定性、表面電位、添加剤設計が、研磨速度、表面粗さ、選択性、欠陥発生に大きく関わります。

つまりCMPスラリーは、単なる「研磨剤入りの液体」ではなく、高平坦化、低欠陥、高選択性を同時に成立させるために設計された機能性材料といえます。とくに先端プロセスでは、わずかな粒子凝集や粗大粒子の混入がスクラッチや欠陥の原因となるため、スラリーの品質管理はますます重要になっています。

2. CMPスラリーで粒度分布測定が重要な理由

CMPスラリーの性能評価では、粒度分布測定が重要な分析項目です。砥粒の平均粒子径や分布幅は、研磨速度、平坦性、表面粗さに影響し、さらに凝集体や粗大粒子はスクラッチ欠陥や歩留まり低下の原因になり得ます。平均粒径が安定していても、少数の大粒子が存在すると、実際の研磨品質には大きな悪影響を及ぼす可能性があります。

一般的にCMP砥粒は数十nm〜数百nmの範囲にありますが、保管、輸送、希釈、撹拌、循環、ろ過、配管滞留などの過程で、粒子が凝集したり、異物が混入したりすることがあります。こうした粗大粒子や凝集体は、通常粒子よりはるかに少数でも、局所的なダメージ源になり得ます。そのため、CMPでは平均値管理だけでなく、分布テールとLPC（Large Particle Count）の管理も実務上重要です。

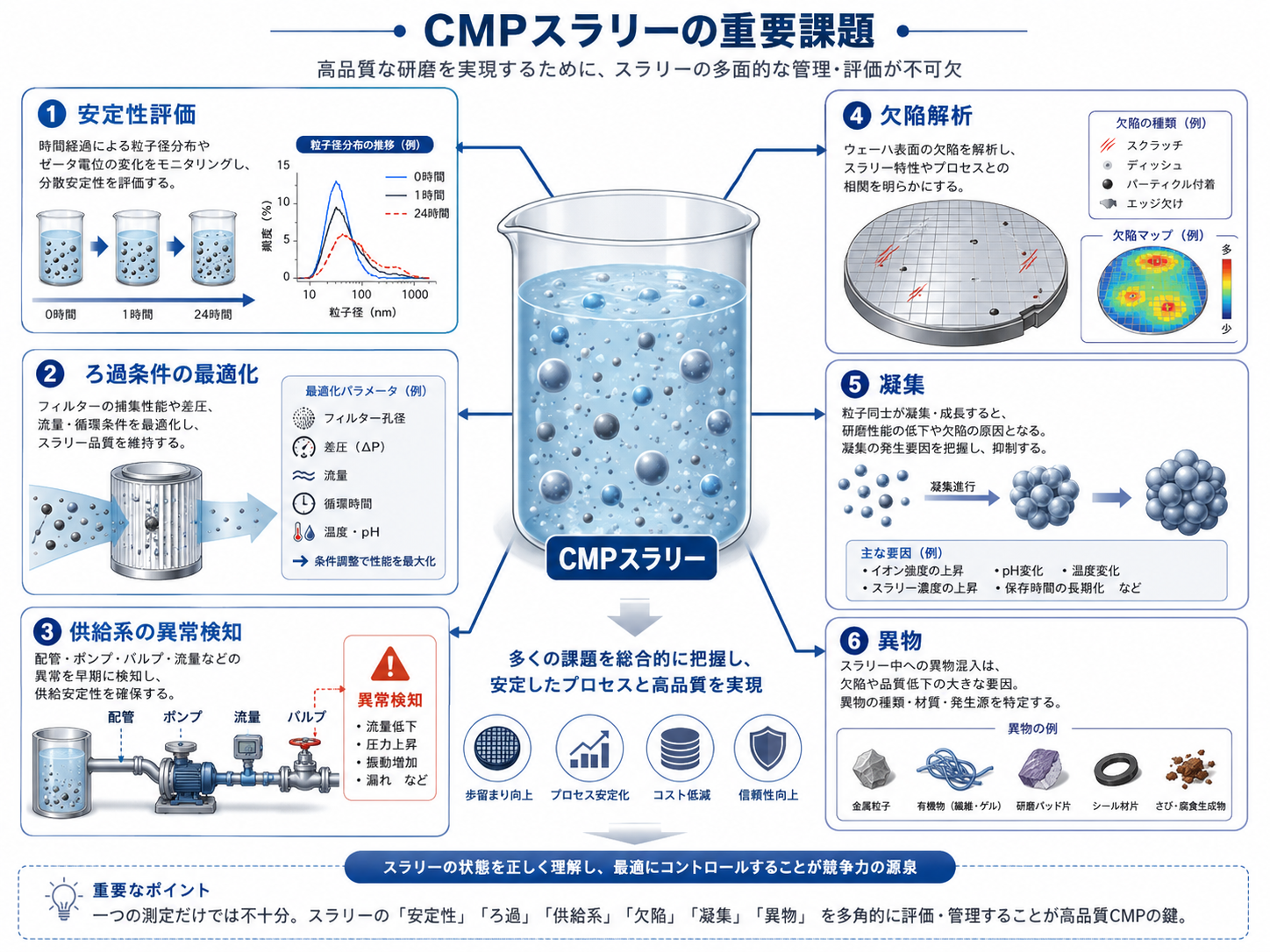

粒度分布評価では、D10、D50、D90、SPANなどの指標がよく使われます。ただし、CMPスラリーではこれらの代表値だけで十分とは限りません。実際には、右側テールにある粗大粒子群をどう検出・管理するかが、欠陥低減の観点で非常に重要です。粒度分布測定は単なる受入検査ではなく、スラリーの安定性評価、ろ過条件の最適化、供給系の異常検知、欠陥解析をつなぐ重要技術といえます。

3. CMPスラリーの粒度分布測定手法と使い分け

CMPスラリーの粒子評価では、1つの測定法ですべてをカバーするのではなく、目的に応じて複数手法を使い分けるのが基本です。

DLS（Dynamic Light Scattering）は、サブミクロン粒子の平均粒径、分布幅、ゼータ電位評価に適しています。とくにゼータ電位は、スラリーの分散安定性や凝集リスクを考えるうえで有用で、等電点付近では凝集しやすくなるため注意が必要です。ただし、DLSは平均値や安定性評価には有効でも、粗大粒子のテールの検出には必ずしも最適ではありません。希釈条件によっても測定結果が変わりやすいため、前処理条件の標準化も重要です。

レーザー回折は、広い粒径レンジを比較的迅速に把握できる代表的な手法です。CMPスラリーの全体分布を把握するには有用ですが、粗大粒子の少量テールや外れ粒子の定量では、手法特性上の限界が指摘されています。とくに、分布の裾野にある欠陥起因粒子を厳密に見たい場合は、他手法との併用が望まれます。

SPOS（Single Particle Optical Sizing）やLPC測定は、粗大粒子や欠陥起因粒子の管理に有効です。CMPでは、平均粒径よりも、少数の大粒子が実害を生むことがあるため、こうした単一粒子ベースの評価は重要です。工程異常やろ過不良、供給系トラブルを捉えるためにも、中心粒子群の評価と粗大粒子管理は分けて考えるべきです。

したがって、CMPスラリー評価では、DLSで平均粒径とゼータ電位、レーザー回折で全体分布、SPOS/LPCで粗大粒子テールというように、役割分担を意識した測定設計が現実的です。

4. BRAVE Analytics OF2i はCMPスラリー評価にどう活用できるか

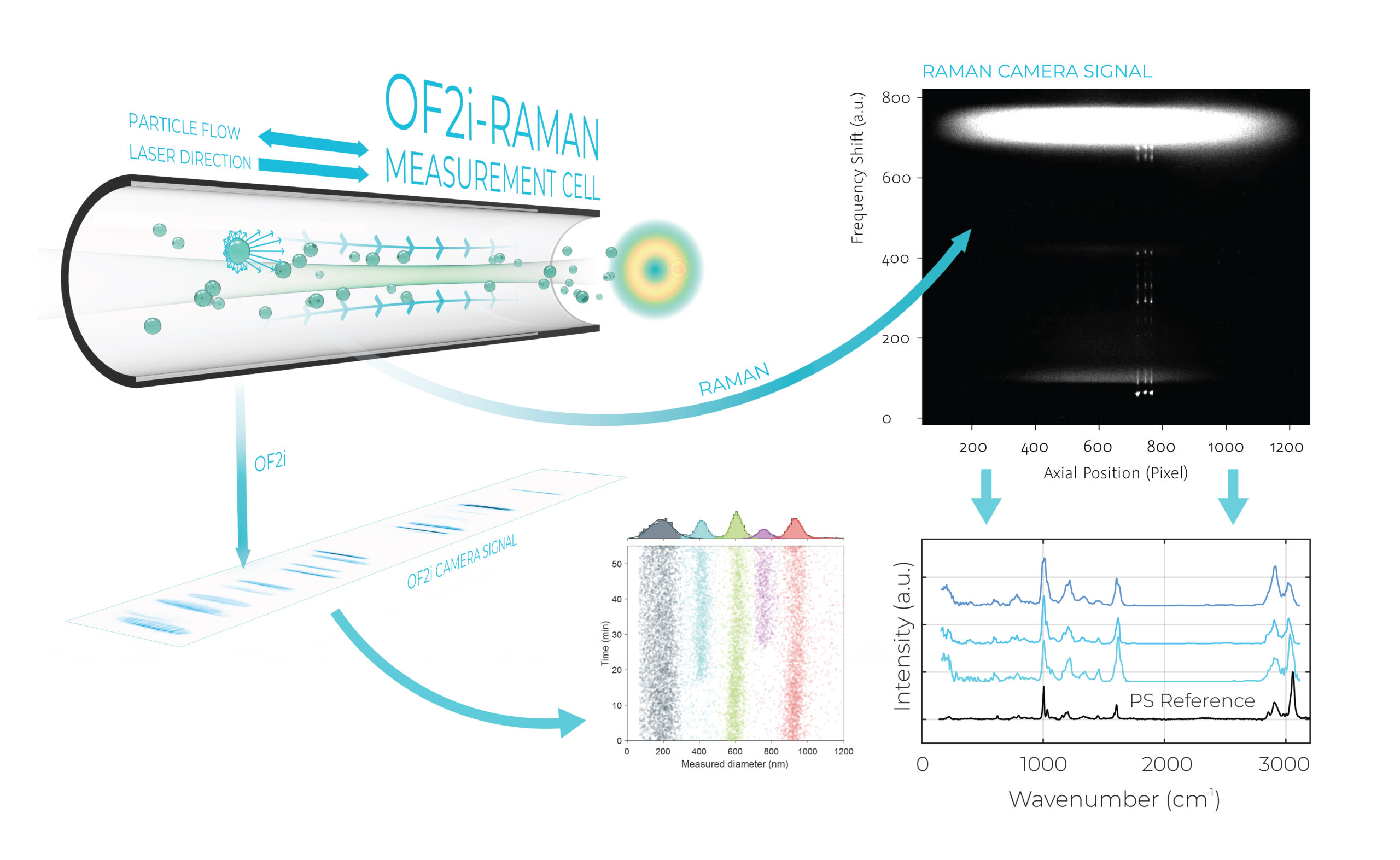

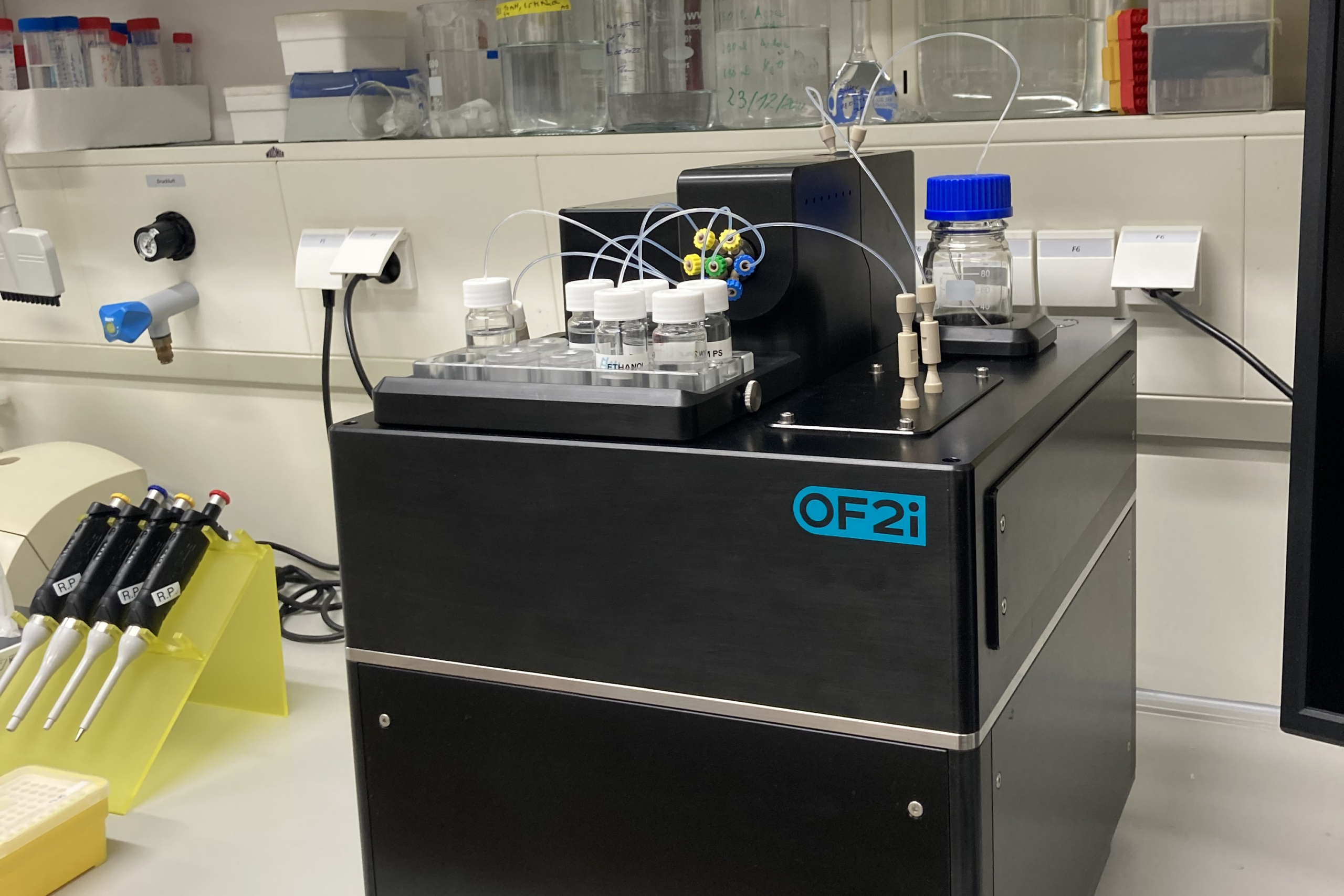

OF2i（OptoFluidic Force Induction）は、光ピンセットの原理を応用し、粒子を液中フローのまま連続的に観察し、nmオーダーからμmオーダーまでの粒子サイズ分布、粒子数、粒子濃度の変化を単一粒子でリアルタイムに追跡できる点に特長があります。特に単一粒子感度、多分散系への適性、動的プロセスのモニタリング、インフロー測定への適合性が強みで、期待度の高い新技術です。

CMPスラリーのように、保管、希釈、循環、ろ過、供給系で状態変化しやすい材料では、時間変化を追える意義は有用です。特に凝集のモニタリング、粗大粒子発生の兆候把握、循環中の分布変化監視といった用途には特に強みがあり、フレッシュなスラリーと経時後スラリー、フィルター前後、循環前後などを比較することで、欠陥リスク上昇の兆候を可視化できます。平均粒径の静的な確認だけでなく、粒子状態の時間変化を追う補完技術として位置づけることができます。さらにインフロー同時ラマン測定機能をオプションとして備え、主に凝集体・粗大粒子・異物候補の化学識別で期待できます。

CMPスラリー評価におけるOF2iは、工程変動や粒子挙動を時間軸で理解するための補完プラットフォームとしても期待できる新しいツールとなります。

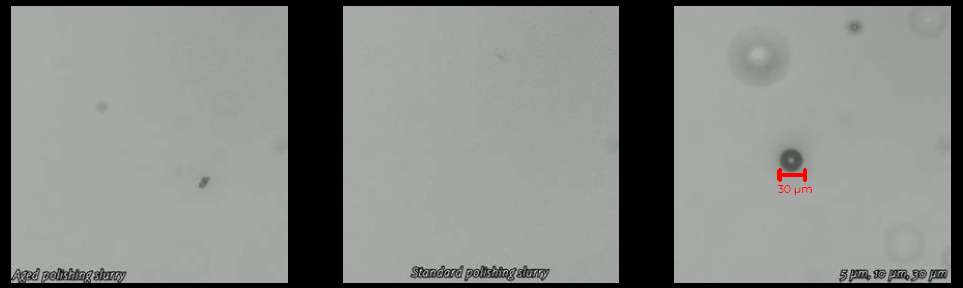

＊さらにB-Phatを利用すると試料中の画像による粒度分布解析（粒子サイズ/長短、球度など含む：対象1μm以上）が可能です。

5. まとめ

CMPスラリーの品質管理では、平均粒径だけでなく、分布幅、凝集、粗大粒子、経時変化を含めた総合的な粒子管理が重要です。

OF2i のようなリアルタイム・インフロー分析技術は、CMPスラリーの状態変化を工程に近い形で把握するうえで有望です。今後は、従来のオフライン分析とリアルタイム監視をどう組み合わせるかが、CMPスラリー品質管理の高度化における重要テーマになるでしょう。

製品にご興味のある方はお気軽にお問い合わせください。
